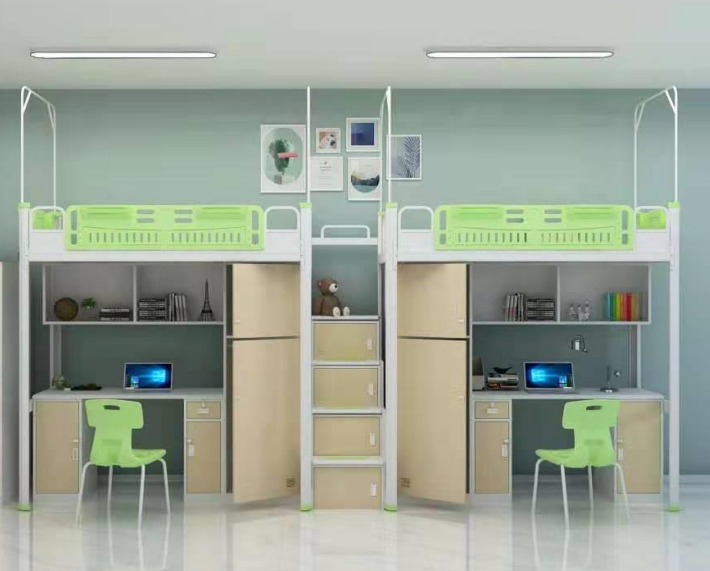

产品独立安装位尺寸如下：

1、床架规格：约4500mm*900mm*2800mm；

2、铁梯宽度约500mm

3、衣柜规格：约500mm ×600mm ×1690 mm（上柜门高440mm）；

4、桌面规格：约1200mm×600mm×25mm；

5、桌下柜规格：约400mm×500mm×735mm；

6、书架规格：约740mm×240mm×1690mm。

二、技术要求：

1、铁架床所有钢材均采用国家标准钢，高频焊接,各钢件经除锈、酸洗、磷化等工序,经防锈处理,外层采用阿克苏诺贝尔聚脂环氧粉末喷塑,焊接处无夹渣、气孔、焊瘤、焊丝头咬边飞溅，无脱焊、虚焊及焊穿等现象。床体采用卡式连接，长期使用不会出现松动现象。带伸缩蚊帐杆，最小伸缩度约为900mm。

环保部件规格：

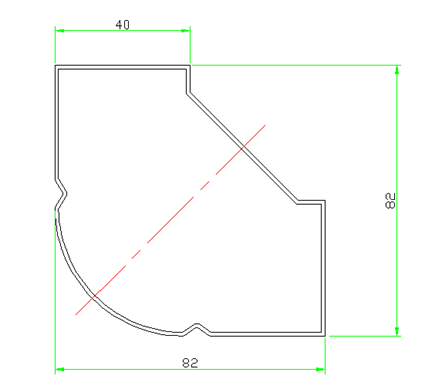

★床立柱采用82mm×82mm（允许正负偏差2mm）高频焊接封口型材管，管壁厚约1.2mm，正面和侧面均有凹槽，增强强度，整体稳固美观。（示意图）：

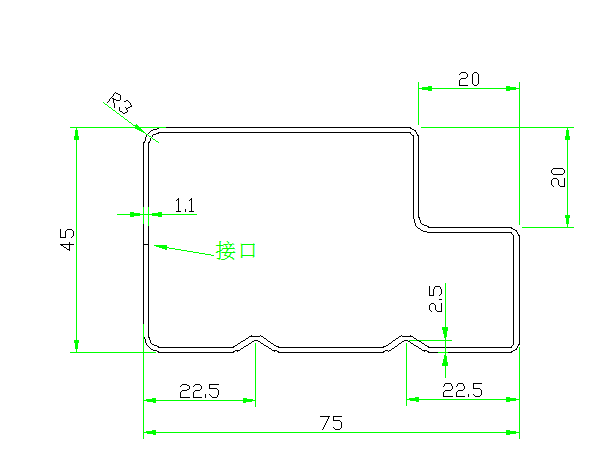

★床厅型材75mm×45 mm（允许正负偏差2mm）高频焊接封口型材管，管壁厚约1.3mm，正面有两条凹槽，增强强度，开4个凸型孔，便于连接，整体稳固美观。（示意图）：

短横梁型材约75mm*45mm*1.1mm

床挂件约26mm*26mm*195mm*2.0mm

床间横梁型材约70mm*42mm*1.2mm

★床护栏 上部方管约25mm*25mm*1.0mm，

下内衬两块中空吹塑板（规格：120mm*700mm*20mm），约1600mm（L）*300mm（H）

档头圆管19mm*1.0mm,

可伸缩蚊帐架圆管Ф19mm*1.0mm

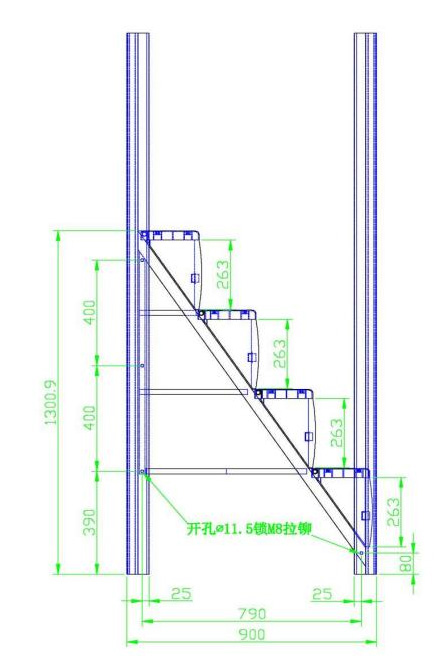

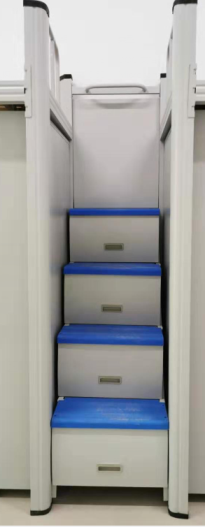

★床梯框架   共四步，宽约500mm，深约850mm，高约1300±10mm。走梯为四步三外翻门设计，走梯钢架管采用≥40mm×20mm×1.2mm距管,脚踏板采用PP材质塑料防滑板，宽500mm（±2mm）*深210mm（±2mm）厚约35mm（±2mm），下内衬两根约20*20*1.0MM厚方管及多条加强筋，确保强度和翻转的灵活性。

★床梯储物柜、：二、三步安装储物柜设计，采用约1.0mm冷轧钢板制作，静电喷塑，其容积空间约为500mm*390mm*180mm，一步储放行李箱（≤26寸）。走梯翻转机构采用实芯钢柱滚轮，配合尼龙抗磨损模块，精密大转轴，机械开闭原理，其翻门挂件1.0mm钢板一次冲压成型，无缝停顿且正面弧形，整个产品更具立体感和人性化设计。环保，便捷，牢固等诸多优点。为避免走梯外翻门在开闭时的噪音，要求设置阻尼等配件，且随机急停，方便取物。

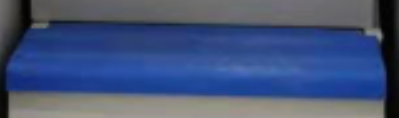

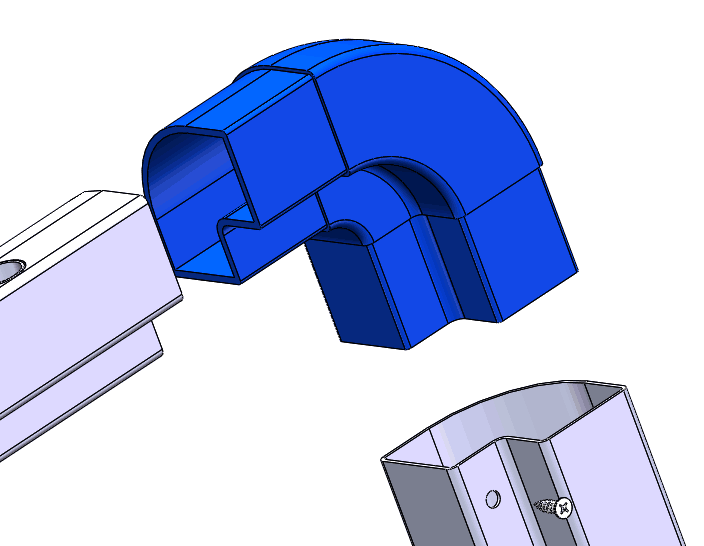

★ 立柱接头，立柱脚套，楼梯踏板都采用PP材质塑料保护套见下图:

所有铁件外表采用聚脂环氧粉末静电喷塑工艺装饰（喷塑前经除锈、除油、酸洗和磷化处理），颜色（待定），表面光亮平整、无颗粒渣点、颜色均匀。

焊接处采用二氧化碳保护焊接工艺，焊接表面波纹均匀，焊接处无夹渣、气孔、焊瘤，焊丝咬边和飞溅，无脱焊、虚焊和焊空的现象。（具体各部分的尺寸规格如附图、

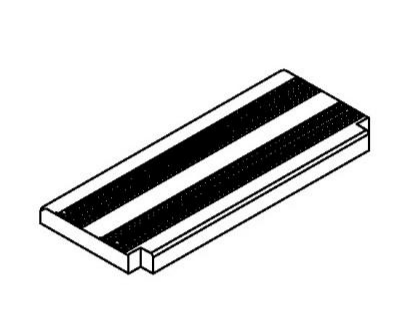

踏步板规格；500mm*210mm*35mm ，PP材质。

2、床板由厚约为15mm的七块整料松木组成，板间距小于1cm。床板放入铁架床后，四个边沿与床边的间隙不得大于5mm。★提供实木铺板检测报告，内容包含木制件外观要求.木材含水率及甲醛释放量＜0.3mg/L。

3、床下教学用品柜：包含衣柜、主机柜、楼梯柜与书架，材料全部采用喷塑冷轧钢板制作，优质冷轧钢板裸板0.8mm厚表面静电喷涂。

★工艺要求：喷塑冷轧钢板柜体、架体表面经过自动喷涂流水线处理，数控激光切割机设备切割和焊接机器人焊接制作，数控激光切割机设备切割和焊接机器人焊接制作，衣柜内配不锈钢挂衣杆。整体结构牢固紧密、焊接细腻无毛刺、线条均匀，表面平整光滑无杂质，合页采用冰箱蝶形合页；铰链应启闭灵活、无异常、经久耐用，能开闭十万次以上；柜脚采用约1.2mm厚优质电解板制作成约50mm高防潮脚。为增加强度及美观效果，柜门的分缝不得大于2mm；★柜门板采用全钢内拉手设计，整个门框为整片钢板一次冲压成形，采用全钢内拉手，上柜门配标签框（规格：约 90mm*45mm）与柜门一体；门上配置高弹力防撞胶垫，最大限度减少开门时的噪音。

书柜：柜体分四格，最下面一格和电脑桌面持平，剩余上部均分三格，无门。

主机柜，上部一抽屉，抽屉滑轨为特制加厚约加强型滚轮滑轨，下一柜门，内空，柜脚采用约1.2mm厚优质电解板制作成50mm高防潮脚，为增加强度及美观效果，柜门的分缝不得大于2mm，★整个门框为整片钢板一次冲压成形，采用全钢内拉手（规格：约长150mm，宽30mm，厚度约不小于15mm）；门上配置高弹力防撞胶垫，最大限度减少开门时的噪音

★钢制部件表面需采用环保室内型环氧树脂静电粉末喷涂，涂层厚度约 65-80um，喷塑涂层性能符合 QB/T1951.2-2013

，QB/T2741-2013 与 GB/T 1740-2007 标准。喷涂钢制部件表面涂层可迁移元素含量符合HJ2547-2016《环境标志产品技术要求家具》要求，塑料部件符合GB28481-2012《塑料家具中有害物质限量》要求。

★桌面25mm密度板，前桌面8MM厚F型封边带槽口，与面板形成平面，三面1.5厚约PVC封边。抽面和门板配挂锁，使用简单便于管理。

4、五金配件应采用优质五金件。橱柜门锁及抽屉锁均采用明装挂锁，抽屉锁片靠边装
